鑄造生產是一個從熔煉金屬，制造鑄型，并將熔融金屬澆入鑄型，凝固后獲得具有一定形狀、尺寸和性能金屬零件毛坯的成形過程，然而鑄造后的量具也分多種類型。

量具可分為哪幾類?

用來測量、檢驗零件及產品尺寸和形狀的工具叫做量具。根據用途和特點可分為:



(1)萬能量具:一般有刻度,在測量范圍內可測量零件和產品的形狀和尺寸的具體數值,如游標卡尺、千分尺、百



分表和萬能角度尺等。



(2)專用量具:這類量具不能測出實際尺寸,只能測定零件和產品的質量是否合格,如卡規、塞規等。



(3)標準量具:這類量具只能制成某個固定尺寸,通常用來調整和校對其它量具,也可作為標準與被測量件進行比



較,如量塊。

量塊是機械制造業中長度尺寸的標準。量塊可以對量員和量?jī)x進行檢驗校正,也可用于精密劃線和精密機床的調整,附件與量塊并用時還可以用來測量某些精度高的I件尺寸量塊都是成套生產的,根據規定套量塊有9塊、83塊、46塊和38塊等幾種規格。在使用量塊時可以在一定尺寸范內用不同量塊組成所需的尺寸。

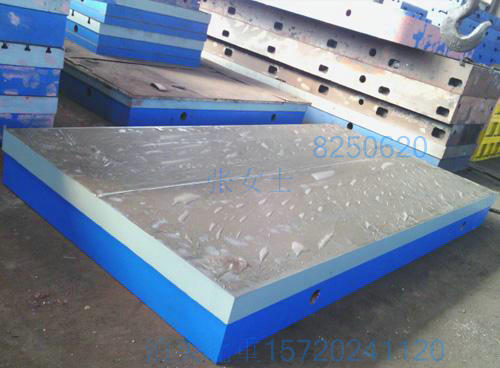

鑄鐵平臺等級的計算；

用戶在選購鑄鐵平臺的時候平臺起到的作用不同選購的精度和級別也是截然不同的

選購鑄鐵平臺的客戶都知道平臺平面精度分為0、1、2、3級，但是鑄鐵平臺對應的等級平面公差具體是多少，很多客戶還是不太清楚，平板是作為精密測量或劃線用的基準平面，因此平板工作面的平面度就表征了平板質量的主要精度指標。 平面度是指包容平板實際表面且距離為最小的兩平行平面間的距離。按平板工作面平面度公差允許值大小分成幾個級別，稱為準確度等級。我國平板標準將平板分為4級，即0、1、2、3級。



平板級別是根據平板工作面的平面度公差劃分的。工作面平面度公差的計算公式為：



鑄鐵平板工作面平面度公差的計算公式

式中

T——平面度公差，μm：

d——平板工作面對角線長度㎜，

K——系數，0~3級K分別為4、8、16、40
